照明母线槽

照明母线槽简单介绍
  YZ照明母线槽是我公司在吸取国外同类产品Z先进技术的基础上,根据我国的具体情况而自主研制成功的新产品o Y2M系列的试制成功,是我国建筑行业照明电系列的一项重大技术突破,给广大用户提供了一种全新的供电照明系统,具有安装快捷、安全美观、使用灵活、供电可靠等优点。

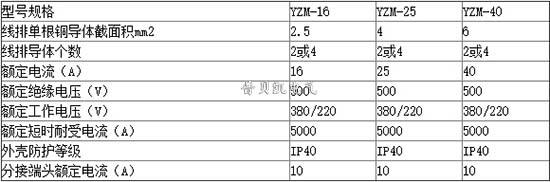

  Yzm照明母线槽是我公司在吸取国外同类产品zui先进技术的基础上,根据我国的具体情况而自主研制成功的新产品。YZM系列的试制成功,是我国建筑行业照明配电系列的一项重大技术突破,给广大用户提供了-种全新的供电照明系统,具有安装快捷、安全美观、使用灵活、供电可靠等优点。YZ1规格型号及电气特性

照明母线槽

照明母线槽

 介电强度:正常使用条件下,各相导体之间,以及带电部件与外壳之间能耐受试验电压为2500v,历时1min的耐压试验,无击穿或产生闪烙现象。YZ城适用范围
  YzM主要用于照明输电系统。尤其是大型商场、超市、医院、车站、码头、机场候机室、现代化办公室、地下停车库、隧道及工业厂房等大开间场所的照明用电系统。YZM产品使用环境条件
  1、周围空气温度不高于40C,并且在24小时内测得的温度评价值不高于35C,周围空气温度的下限为-25C。2、海拔高度:安装场所的海拔高度不超过2000米。3、污染等级:不超过GB/T1 408.1中的2级规定。
  4、大气条件:空气清洁,其相对湿度在zui高温对40C时不超过50%,在温度较低时,允许有较高的相对湿度。例如20C时为90C,因温度变化而偶然出现的凝露要给于注意。
  ▲注意: YZM系列不能露天安装使用,不能日晒雨淋;也不能在有酸性等腐蚀性气体严重的场所使用。YZM结构} r绍直构件(主体)
  直构件三种规格: 16A、 25A、40A。 YZM-16EA403、 YZM- -25EA403、YZM-4OEA403组 成照明母线的主体。用于供电、支承和供电给照明灯具和插座盒。内置4芯绝缘线排。标准长度1M、2M、 3M,也可以按用户要求制作非标长度。
  注: YZ各相之间及相导体与接地端子之间的绝缘电阻> 4OM
  介电强度:正常使用条件下,各相导体之间,以及带电部件与外壳之间能耐受试验电压为2500v,历时1min的耐压试验,无击穿或产生闪烙现象。YZ城适用范围
  YzM主要用于照明输电系统。尤其是大型商场、超市、医院、车站、码头、机场候机室、现代化办公室、地下停车库、隧道及工业厂房等大开间场所的照明用电系统。YZM产品使用环境条件
  1、周围空气温度不高于40C,并且在24小时内测得的温度评价值不高于35C,周围空气温度的下限为-25C。2、海拔高度:安装场所的海拔高度不超过2000米。3、污染等级:不超过GB/T1 408.1中的2级规定。
  4、大气条件:空气清洁,其相对湿度在zui高温对40C时不超过50%,在温度较低时,允许有较高的相对湿度。例如20C时为90C,因温度变化而偶然出现的凝露要给于注意。
  ▲注意: YZM系列不能露天安装使用,不能日晒雨淋;也不能在有酸性等腐蚀性气体严重的场所使用。YZM结构} r绍直构件(主体)
  直构件三种规格: 16A、 25A、40A。 YZM-16EA403、 YZM- -25EA403、YZM-4OEA403组 成照明母线的主体。用于供电、支承和供电给照明灯具和插座盒。内置4芯绝缘线排。标准长度1M、2M、 3M,也可以按用户要求制作非标长度。
  产品介绍1

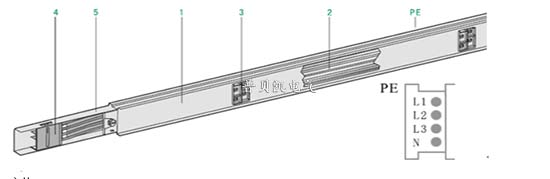

  主体:
      1、直构件外壳,由热镀锌钢板一次拉制成型,成为骨架载体,外壳兼具接地保护导体PE线功能。
      2、四根铜导体的扁平电缆排。
      3、节距-米的支路连接插座(标准型)非标按用户要求。
      4、连接插座,确保母线槽内导体的同时自动连接。触头为弹簧片夹式,避免了对塑料件的应力作用。
      5、直构件左端头,机械锁紧和夹持装置,可保证两个构件组装的刚性。两个直构件可快捷的组装。保护导体(外壳)的电气连续性是自动保证的。拧紧-只锁紧螺钉, 可以完成组装I序。所有的绝缘材料和塑料配件阻燃性和绝缘性良好。

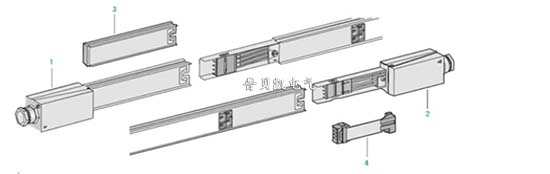

      电源盒和末端封套
      左电源盒用于电缆给供电;右电源盒用于输电给其它线路,也可从右边电缆供电给。两种电源盒均在直构件的端头,由弹簧栓锁紧装配,均带有10m2电线的接线端子和密封盖。
      1、左电源盒: YZM-40AA4 ( 40A)
      2、右电源盒: YZM-40SL4 ( 40A)
      3、左末端套: YZM-40FA2
      4、右末端套: YZM-40FL2
  产品介绍2
  YZM结构性能
      1、外壳为挤压成型,采用卡轨式铝合金型材组成,具有体积小、重量轻、强度大,外观美观、耐用等优点,适用于各种场所的日光灯、汞灯及其它照明器材的供配电用,也可应用于大跨距现场安装施工。
      2、可配置成三相四线制、三相五线制等。
      3、采用标准配置的两孔、三孔等多孔插头馈电,引线安全、方便。
YZM吉构特点
      1、照明型母线槽外壳采用轨道式铝合金型材,装配简单快捷,外形美观。
      2、所有电流等级母线槽采用同一规格外壳,连接处采用标准连接端子,通用性好。
      3、利用绝缘件支承并隔开绝缘导线,用电安全可靠。
      4、采用通用的两孔、三孔插座,引出分支电源方便、快捷。
      5、插座设置有利于三相负载均衡。

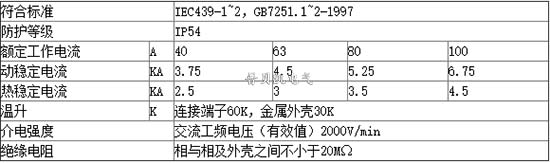

      6、提供各种现场安装方式,用户可根据需要灵活使用。YZX技术参数

照明母线槽


本文摘自江苏普贝凯电气有限公司(http://www.jspbkdq.cn/)转载需标明出处。
